IC-RP6300CR
デジタル簡易無線中継システム（3D/5W/免許局）／アイコム株式会社（icom）
増波対応モデル
デジタル簡易無線機の通信距離を大幅に拡大します
デジタル簡易無線機（免許局）の通信を中継することで、通信距離を延ばすことが可能になりました。デジタル簡易無線機同士での通信ではカバーしきれなかった広範囲での運用や地下・構造物や地形による物理的な電波障害の解消も可能です。
通信距離
増波対応モデル
免許局
デジタル
出力5Ｗ
中継用10ペアCH
通信エリア拡張
-
どうして中継装置の範囲外で通信ができないのか？
-
中継装置を使用する場合、中継装置用のチャンネルを使用する事になりますが、そのチャンネルは送信する周波数と受信する周波数が異なるように設定されています。
例として送信する周波数帯は467MHz、受信する周波数帯は467.4MHzに設定されているのが、中継用1チャンネルになります。
中継装置は上記の例の場合、467MHｚの周波数を受信して467.4MHzにて送信を自動で行っているので通信が可能になります。そのため、中継装置の範囲外では、中継用1チャンネルから467MHzで発信されたものは中継用1チャンネルで受信ができません。（実際の中継用周波数とは異なります）
-
中継用と普通チャンネルの周波数が違う理由は？
-
中継装置を使用する場合、中継装置用のチャンネルを使用する事になりますが、そのチャンネルは送信する周波数と受信する周波数が異なるように設定されています。
同じ周波数で送信と受信を行うと電波干渉が発生して音声が何も聞こえなくなります。電波干渉を避けるため送信と受信の周波数を別にする必要があります。
IC-RP6300CR 中継装置通信範囲

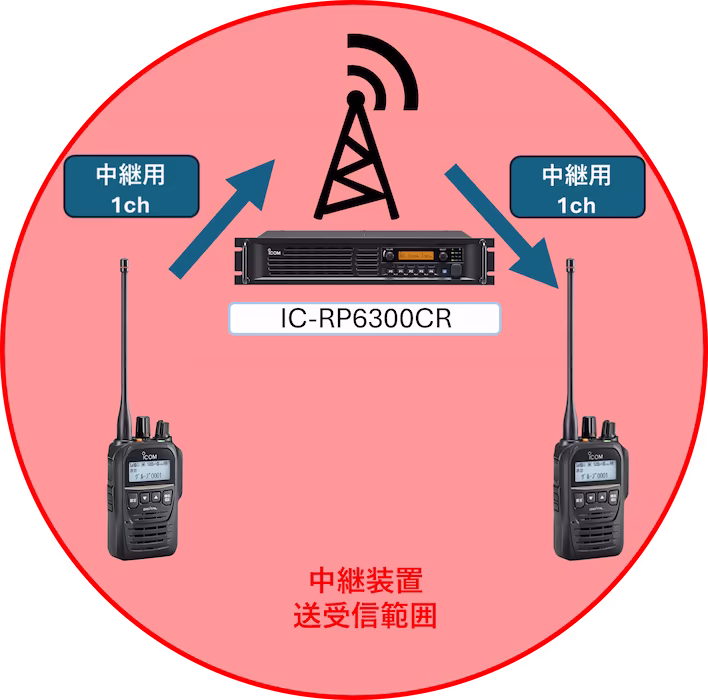

OK
中継装置を中心とした通信範囲内に送信側、受信側が両方とも入っていれば通信可能です。

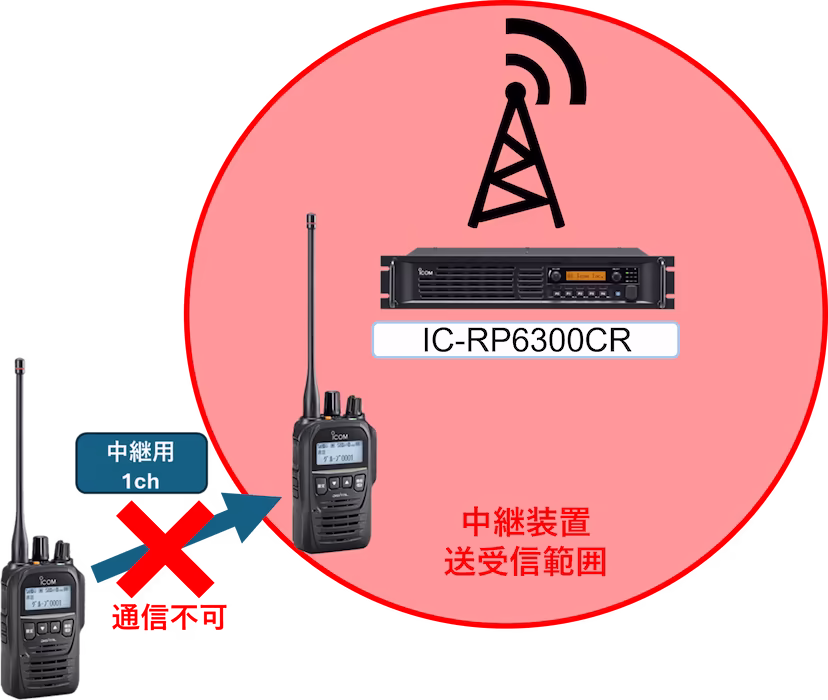

NG
中継装置を中心とした通信範囲に片方だけ入っている場合、通信は出来ません。
NG
中継装置を中心とした通信範囲内に送信側、受信側が両方とも入っていない場合、通信は出来ません。
IC-RP6300CR 製品特徴
システム構築可能なデュプレクサー
アンテナ1本でシステム構築ができるように、デュプレクサ―（アンテナ共用器）が付属しております。そのため、中継器を簡単に設置することが可能です。
※本製品は取付用アングル金具が付属しておりますので19インチサーバーラックへ収納が可能です。
混信対策により通信が快適に
外付けアッテネーターの接続に対応しております。アッテネッターで受信感度をコントロールすることで、混信に強く快適に通信ができます。（アッテネッターは別売りです）
※アッテネッター…信号の強度を意図的に減少させる装置であり、過剰な通信範囲での混信を防ぐことが可能です。
IC-RP6300CR 仕様
| 使用周波数 | TX 468.796875～468.853125MHz RX 465.034375～465.090625MHz |
| チャンネル数 | TX 10チャンネル RX 10チャンネル |
| 通信方式 | 半複信方式 |
| 空中線インピーダンス | 50Ω不平衝 |
| 電波の型式 | F1C/F1E/F1D/F1F |
| 使用温度範囲 | ‐30℃～＋60℃ |
| 電圧電源 | DC 13.6V±15％ |
| 消費電力 | 受信最大出力時 1.9A以下(4Ω不可,VOL MAX時) 送信時 5A以下 待受時 0.5A以下 |
| 外形寸法(W×H×D) | 本体：483.0×88.0×260.0 付属デュプレクサ：317.0×72.0×268.4mm |
| 重量 | 本体：約5.7kg 付属デュプレクサ：約5kg |
IC-RP6300CR 保証
1年保証（本体）
IC-RP6300CR 価格
IC-RP6300CRの価格については、お問合せ下さい。
IC-RP6300CR カタログ
